NEPIETIEK ELEKTRĪBAS ?

NAV PILSĒTAS TĪKLU ?

ĪSTAIS BRĪDIS IZMANTOT DABAS ENERĢIJU.

ELEKTRĪBA.

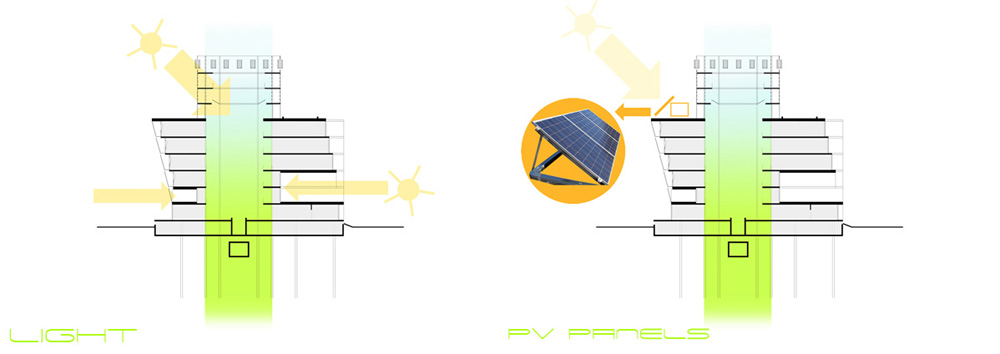

  • Vertikālās ass vēja ģeneratori.
  • Fotovoltu paneļu sistēma uz ēkas jumta.
  • Kopīgs strāvas pārveidotājs un akumulatoru sistēma.
  • Maksimāla dienasgaisma.
  • Dabīgās vēdināšanas sistēma.
  • Energoefektīvās spuldzes.

APKURE.

  • Dziļurbuma gruntsūdens siltuma kolektors.
  • Atklāto ūdenskrātuvju siltuma kolektors.
  • Pasīvā ātrija sildīšana ar izlietoto gaisu.
  • Termoaktīvā betona pārsegumi – dzesēšanas-apkures cauruļu sistēma pārseguma plātnēs.
  • Pazemes siltummainī tiek uzsildīts pievadāmais āra gaiss.

VĒDINĀŠANA.

  • Mehāniskā gaisa padeve stāvos, ienākošo gaisu uzsildot siltummainī.
  • Izlietotā gaisa dabīgā izvadīšana caur ātriju.
  • Izlietotā gaisa izvadīšana caur atverēm ātrija griestos vasaras laikā.
  • Izlietotā gaisa mehāniska savākšana pie ātrija griestiem un novadīšana uz siltummaini ienākošā gaisa sasildīšanai ziemas periodā.
  • Dabīgā vēdināšana pazemes autostāvvietai.
  • Koridora tipa fasāde ēkas D pusē nodrošina papildus dabīgās vēdināšanas iespēju.

DZESĒŠANA.

  • Termoaktīvā betona pārsegumi nodrošina dzesēšanu nepieciešamības gadījumā.
  • Iespēja vēdināšanas sistēmu pagriezt reversā – caur ātriju pūst ēkā atdzesētu gaisu, silto izvadot pa speciālām atverēm biroja telpu fasādē.

GAISA KVALITĀTE.

  • Stādījumi reducē CO2 par O2
    1. ātrijā
    2. uz terasēm un jumta terases
    3. „Zaļajā gredzenā” – CO2 absorbējošo mūžzaļo augu sistēmā.
  • Pieplūdes gaisa ieņemšana paredzēta zaļajā zonā.

ŪDENSAPGĀDE.

·         Pilsētas tīkli.

  • Kopā ar nesošo konstrukciju urbtajiem pāļiem tiek izveidots dziļurbums ūdens ieguvei un dziļurbuma gruntsūdens siltuma kolektors.

·         Lietus ūdens savākšanas baseini uz ēkas jumta. Ūdens tiek mehāniski filtrēts un izmantots sanmezglos un augu laistīšanai.

SPIRĀLVEIDA PANDUSS ĀTRIJĀ.

·         Kā atraktīva vertikālā komunikācija.

·         Enerģijas ass simbolisks turpinājums.

·         Iespēja pārvietoties cilvēkiem ar īpašām vajadzībām.

·         Iespēja lokāli izmantot elektriskos stāvriteņus.

MĒS ZINĀM KĀ TO IZDARĪT. VARAM PARĀDĪT ARĪ CITIEM.

·         Lekciju un klašu telpas 1.stāvā.

·         Apstaigājama Jumta terase ar Fotovoltu paneļu sistēmu un Lietus ūdens savākšanas baseiniem.

·         Skatu platformas „Zaļajā gredzenā” – CO2 absorbējošo mūžzaļo augu sistēma, vertikālās ass vēja ģeneratori.



Maksimāls daudzums zaļās enerģijas avotu sakoncentrēti uz Zaļās ass → tā iezīmē mājas identitāti :

ZAĻĀS ENERĢIJAS CENTRS,

ZAĻĀ ASS,

ZAĻĀS ASS MĀJA,

IEGRIEZ ZAĻO,

GREEN ENERGY HOUSE

Māja dzīvo ap šo dinamisko asi, kuras redzamā kustība ir cilvēki uz spirālveida pandusa un vēja griestie vertikālās ass vēja ģeneratori, vizuāli neredzamā, bet sajūtamā ir gaisa plūsmu kustība, apkures, dzesēšanas, elektrības nodrošinājums.
